Faster R-CNN: A Classic Two-Stage Anchor-Based Object Detector#

Anchor Generation#

在FCOS中已经实现了创建网格并获取中心点坐标，现在就需要以这些中心点坐标为基础创建多个锚框

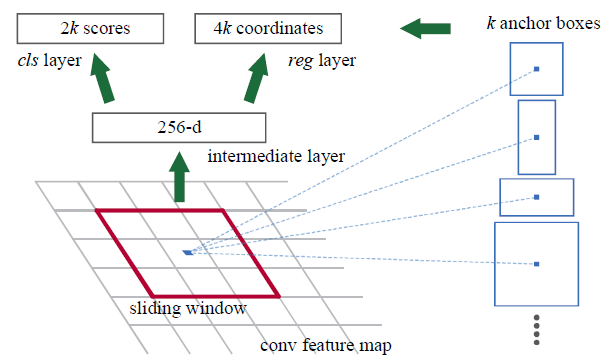

RPN 定义了 正方形锚框，其大小为 scale * stride。 其中 stride 是 FPN 级别的步长 (例如，P5 级别的步长为 32)，scale 是一个超参数 (可以调整锚框大小的系数)。 例如，对于 P5 级别 (stride = 32)，如果 scale = 2，则锚框的大小将为 (64x64) 像素。

除了正方形锚框，RPN 还考虑了 不同宽高比 (aspect ratios) 的锚框，所以除了正方形，还会有长方形、扁长的锚框。

根据中心点怎么生成锚框？

• 首先确定锚框面积，无论在单个层级的锚框的宽和高变化，面积是固定的，但是不同层级的锚框大小不同 => $area = (level\_stride * stride\_scale)^2$
• 在单个层级锚框的宽随着aspect_ratios比例不断变化 :
  • $new\_width = sqrt(area / aspect\_ratio)$
  • $new\_height = area / new\_width$
• 锚框的ltrb坐标为：
  • $x1 = xc - width / 2$
  • $y1 = yc - height / 2$
  • $x2 = xc + width / 2$
  • $y2 = yc + height / 2$

def generate_fpn_anchors(
    locations_per_fpn_level: TensorDict,
    strides_per_fpn_level: Dict[str, int],
    stride_scale: int,
    aspect_ratios: List[float] = [0.5, 1.0, 2.0],
):

    anchors_per_fpn_level = {
        level_name: None for level_name, _ in locations_per_fpn_level.items()
    }

    for level_name, locations in locations_per_fpn_level.items():
        level_stride = strides_per_fpn_level[level_name]

        # List of `A = len(aspect_ratios)` anchor boxes.
        area = (level_stride * stride_scale) ** 2 # 锚框面积是固定的 `(this value) * (FPN level stride)`
        anchor_boxes = []
        for aspect_ratio in aspect_ratios:

            # Replace "pass" statement with your code
            width = math.sqrt(area / aspect_ratio)
            height = area / width

            anchor_box = torch.empty(locations.shape[0], 4).to(locations) # (H*W, 4)
            anchor_box[:, 0] = locations[:, 0] - width / 2  # x1 = xc - width / 2
            anchor_box[:, 1] = locations[:, 1] - height / 2 # y1 = yc - height / 2
            anchor_box[:, 2] = locations[:, 0] + width / 2  # x2 = xc + width / 2
            anchor_box[:, 3] = locations[:, 1] + height / 2 # y2 = yc + height / 2
            anchor_boxes.append(anchor_box)

        anchor_boxes = torch.stack(anchor_boxes)
        # Bring `H * W` first and collapse those dimensions.
        anchor_boxes = anchor_boxes.permute(1, 0, 2).contiguous().view(-1, 4)
        anchors_per_fpn_level[level_name] = anchor_boxes

    return anchors_per_fpn_level

Matching anchor boxes with GT boxes#

Rule

如果锚框 $N_i$ 与 GT 框 $M_i$ 的 IoU 重叠度高于 0.6，则将锚框$N_i$ 与 GT框匹配。 如果一个锚框与多个 GT 框的 IoU 都高于 0.6，则将该锚框与 IoU 最高 的 GT 框匹配。注意，一个 GT 框可以与多个锚框 匹配为正样本。

这里使用0.6作为阈值，增加了正样本的数量方便模型训练

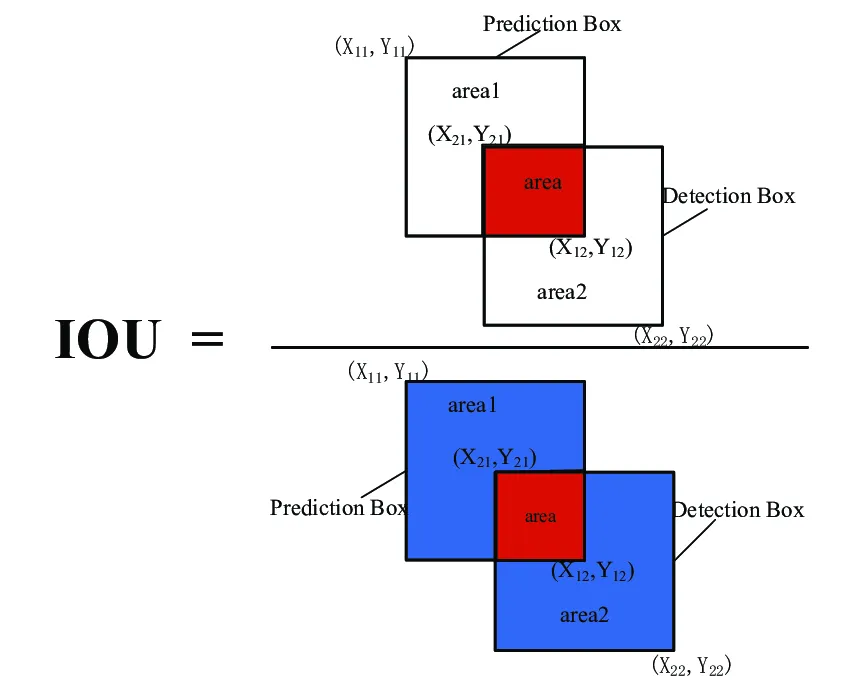

IoU = 交集面积 ／ 剩余区域面积

def iou(boxes1: torch.Tensor, boxes2: torch.Tensor) -> torch.Tensor:

    M, N = boxes1.shape[0], boxes2.shape[0]

    iou = torch.empty(size=(M, N)).to(boxes1)

    x1_boxes1 = boxes1[:, 0].unsqueeze(dim=-1).repeat(1, N)
    y1_boxes1 = boxes1[:, 1].unsqueeze(dim=-1).repeat(1, N)
    x2_boxes1 = boxes1[:, 2].unsqueeze(dim=-1).repeat(1, N)
    y2_boxes1 = boxes1[:, 3].unsqueeze(dim=-1).repeat(1, N)

    area_boxes1 = torch.mul(x2_boxes1 - x1_boxes1, y2_boxes1 - y1_boxes1)

    x1_boxes2 = boxes2[:, 0].repeat(M, 1)
    y1_boxes2 = boxes2[:, 1].repeat(M, 1)
    x2_boxes2 = boxes2[:, 2].repeat(M, 1)
    y2_boxes2 = boxes2[:, 3].repeat(M, 1)

    area_boxes2 = torch.mul(x2_boxes2 - x1_boxes2, y2_boxes2 - y1_boxes2)

    x1_inner = torch.clamp(x1_boxes2, min=x1_boxes1)
    y1_inner = torch.clamp(y1_boxes2, min=y1_boxes1)
    x2_inner = torch.clamp(x2_boxes1, max=x2_boxes2)
    y2_inner = torch.clamp(y2_boxes1, max=y2_boxes2)

    W_inner = torch.clamp(x2_inner - x1_inner, min=0.0)
    H_inner = torch.clamp(y2_inner - y1_inner, min=0.0)

    area_inner = H_inner * W_inner

    union_area = area_boxes1 + area_boxes2 - area_inner
    iou = area_inner / union_area

    return iou

将锚框和GT进行匹配

def rcnn_match_anchors_to_gt(
    anchor_boxes: torch.Tensor,
    gt_boxes: torch.Tensor,
    iou_thresholds: Tuple[float, float],
) -> TensorDict:

    # Filter empty GT boxes:
    gt_boxes = gt_boxes[gt_boxes[:, 4] != -1]

    # If no GT boxes are available, match all anchors to background and return.
    if len(gt_boxes) == 0:
        fake_boxes = torch.zeros_like(anchor_boxes) - 1
        fake_class = torch.zeros_like(anchor_boxes[:, [0]]) - 1
        return torch.cat([fake_boxes, fake_class], dim=1)

    # Match matrix => pairwise IoU of anchors (rows) and GT boxes (columns).
    # STUDENTS: This matching depends on your IoU implementation.
    match_matrix = iou(anchor_boxes, gt_boxes[:, :4])

    # Find matched ground-truth instance per anchor:
    match_quality, matched_idxs = match_matrix.max(dim=1)
    matched_gt_boxes = gt_boxes[matched_idxs]

    # Set boxes with low IoU threshold to background (-1).
    matched_gt_boxes[match_quality <= iou_thresholds[0]] = -1

    # Set remaining boxes to neutral (-1e8).
    neutral_idxs = (match_quality > iou_thresholds[0]) & (
        match_quality < iou_thresholds[1]
    )
    matched_gt_boxes[neutral_idxs, :] = -1e8
    return matched_gt_boxes

GT Targets for box regression#

回顾在FCOS中我们将中心点和GT框相匹配之后计算了中心点到四个边框的距离并除以stride，在Faster-RCNN中也需要进行类似的计算

1. fcos_get_deltas_from_locations: 接收中心点坐标和GT boxes，返回到四个边框的距离deltas用作训练监督

2. fcos_apply_deltas_to_locations: 接收预测的deltas和位置，返回预测的边框，在模型推理时使用

在Faster RCNN中是以下功能：

1. rcnn_get_deltas_from_anchors: Accepts anchor boxes and GT boxes, and returns deltas. Required for training supervision.
2. rcnn_apply_deltas_to_anchors: Accepts predicted deltas and anchor boxes, and returns predicted boxes. Required during inference.

在 FCOS 中，模型在特征图的每个位置直接预测四个值，分别代表从该位置到边界框的 左、右、上、下 边界的距离，这种方式非常直观，因为直接预测距离，一加一减就能确定一个边界框。

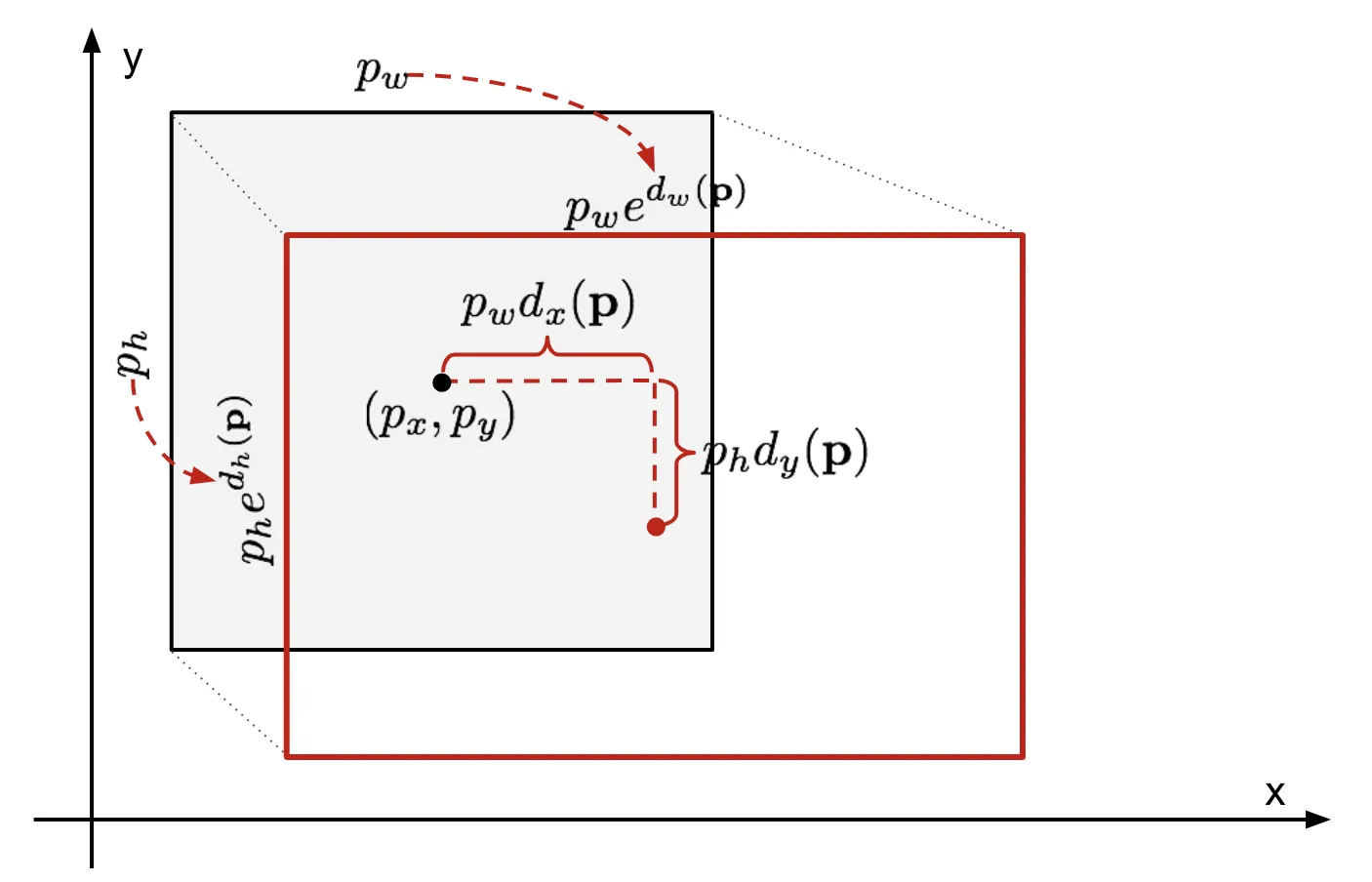

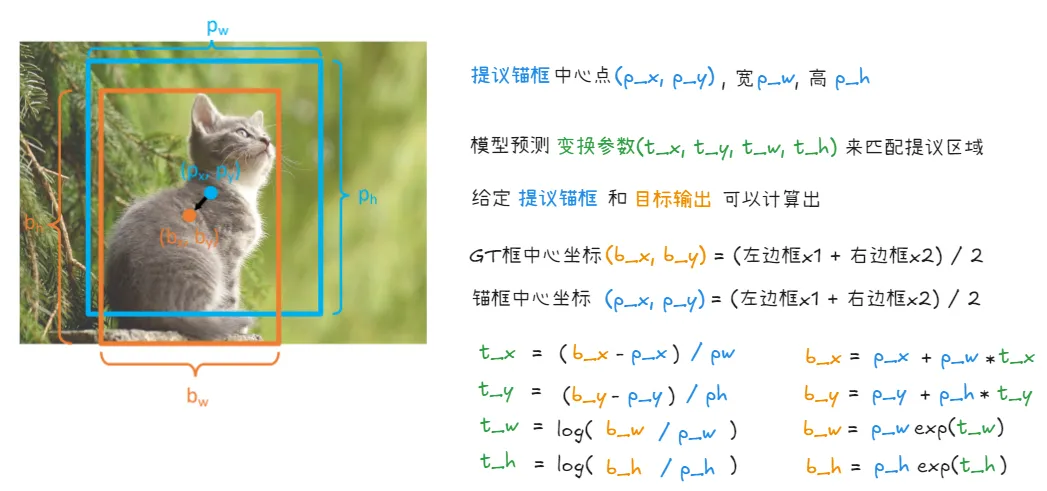

在 Faster R-CNN 中，模型并不直接预测最终的边界框坐标，而是预测一组 变换参数 (deltas) (tx, ty, tw, th)。 这些变换参数的作用是 将预先定义的锚框 (proposals) 调整（变换）到更接近 真实目标框 (GT boxes) 的位置和大小。

https://lilianweng.github.io/posts/2017-12-31-object-recognition-part-3/

锚框作为基准 (Reference): Faster R-CNN 的核心思想是基于预定义的锚框进行预测。 锚框本身就提供了一个 初始的边界框估计。模型需要学习的是 如何在锚框的基础上进行微调，而不是像 FCOS 那样从零开始预测边界框。 (x, y, w, h) 参数化方式更适合这种微调的思想。

rcnn_get_deltas_from_anchors:

def rcnn_get_deltas_from_anchors(
    anchors: torch.Tensor, gt_boxes: torch.Tensor
) -> torch.Tensor:

    # (N, 4)
    deltas = torch.empty_like(anchors)

    # 计算GT框的中心点坐标和宽高
    bx = (gt_boxes[:, 0] + gt_boxes[:, 2]) / 2      # GT框中心点 x 坐标, 公式为(x1 + x2) / 2
    by = (gt_boxes[:, 1] + gt_boxes[:, 3]) / 2      # GT框中心点 y 坐标, 公式为(y1 + y2) / 2
    bw = gt_boxes[:, 2] - gt_boxes[:, 0]            # GT框宽度 (x2 - x1)
    bh = gt_boxes[:, 3] - gt_boxes[:, 1]            # GT框高度 (y2 - y1)

    # 计算锚框中心点坐标和宽高
    px = (anchors[:, 0] + anchors[:, 2]) / 2        # (x1 + x2) / 2
    py = (anchors[:, 1] + anchors[:, 3]) / 2        # (y1 + y2) / 2
    pw = anchors[:, 2] - anchors[:, 0]              # 锚框宽高
    ph = anchors[:, 3] - anchors[:, 1]

    # 计算框回归偏移量
    deltas[:, 0] = (bx - px) / pw                   # 中心点坐标 x 偏移量 - GT 框中心点 bx 坐标相对于锚框中心点 px 坐标的归一化偏移量，除以锚框宽度进行归一化
    deltas[:, 1] = (by - py) / ph                   # 中心点坐标 y 偏移量: (by - py) / ph
    deltas[:, 2] = torch.log(bw / pw)         # 宽度缩放因子: log(bw / pw) 表示 GT 框宽度相对于锚框宽度的 对数空间缩放因子, 使用对数空间可以使宽度和高度的缩放更加稳定
    deltas[:, 3] = torch.log(bh / ph)

    deltas[gt_boxes[:, :4].sum(dim=1) == -4] = -1e8

    return deltas

fcos_apply_deltas_to_locations:

def rcnn_apply_deltas_to_anchors(
    deltas: torch.Tensor, anchors: torch.Tensor
) -> torch.Tensor:

    scale_clamp = math.log(224 / 8)
    deltas[:, 2] = torch.clamp(deltas[:, 2], max=scale_clamp)
    deltas[:, 3] = torch.clamp(deltas[:, 3], max=scale_clamp)

    output_boxes = torch.empty_like(deltas)


    px = (anchors[:, 0] + anchors[:, 2]) / 2    # 锚框中心点 x 坐标 (px = (x1 + x2) / 2)
    py = (anchors[:, 1] + anchors[:, 3]) / 2    # 锚框中心点 y 坐标 (py = (y1 + y2) / 2)
    pw = anchors[:, 2] - anchors[:, 0]          # 锚框高度和宽度
    ph = anchors[:, 3] - anchors[:, 1]

    bx = px + torch.mul(pw, deltas[:, 0])   # bx = px + pw * dx:  预测框中心点 x 坐标
    by = py + torch.mul(ph, deltas[:, 1])   # by = py + ph * dy:  预测框中心点 y 坐标
    bw = torch.mul(pw, deltas[:, 2].exp())  # bw = pw * exp(dw): 预测框宽度 (指数变换还原)
    bh = torch.mul(ph, deltas[:, 3].exp())

    output_boxes[:, 0] = bx - bw / 2    # x1 = bx - bw / 2:  预测框左上角 x 坐标
    output_boxes[:, 1] = by - bh / 2    # y1 = by - bh / 2:  预测框左上角 y 坐标
    output_boxes[:, 2] = bx + bw / 2    # x2 = bx + bw / 2:  预测框右下角 x 坐标
    output_boxes[:, 3] = by + bh / 2

    output_boxes[deltas[:, 0] == -1e8] = -1e8 # 将 deltas "背景" 的对应的 output_boxes 也设置为 -1e8

    return output_boxes

样本采样#

之前说过在锚框和GT框做匹配的时候我们通过计算IoU来确定哪些锚框是正样本，哪些是负样本，和正样本锚框负责预测哪个GT框的问题

而样本采样是解决正负样本不均衡的问题，即使经过了匹配依然存在以下问题：

• 正负样本极度不均衡：在所有生成的锚框中，正样本（与GT匹配的锚框）的数量通常远少于负样本（背景锚框），如果不加以处理，模型很容易被大量的负样本主导，导致倾向于预测为背景
• 计算量过大：如果锚框数量过大，使用全部的锚框来计算损失并BP，计算量太大了

样本采样是在匹配之后进行，对匹配结果进一步筛选，从所有已标记的锚框中，有策略的选择一部分锚框。代码返回前景和背景锚框的索引

def sample_rpn_training(
    gt_boxes: torch.Tensor, num_samples: int, fg_fraction: float
):
    """
    Return `num_samples` (or fewer, if not enough found) random pairs of anchors
    and GT boxes without exceeding `fg_fraction * num_samples` positives, and
    then try to fill the remaining slots with background anchors. We will ignore
    "neutral" anchors in this sampling as they are not used for training.

    Args:
        gt_boxes: Tensor of shape `(N, 5)` giving GT box co-ordinates that are
            already matched with some anchor boxes (with GT class label at last
            dimension). Label -1 means background and -1e8 means meutral.
        num_samples: Total anchor-GT pairs with label >= -1 to return.
        fg_fraction: The number of subsampled labels with values >= 0 is
            `min(num_foreground, int(fg_fraction * num_samples))`. In other
            words, if there are not enough fg, the sample is filled with
            (duplicate) bg.

    Returns:
        fg_idx, bg_idx (Tensor):
            1D vector of indices. The total length of both is `num_samples` or
            fewer. Use these to index anchors, GT boxes, and model predictions.
    """
    foreground = (gt_boxes[:, 4] >= 0).nonzero().squeeze(1)
    background = (gt_boxes[:, 4] == -1).nonzero().squeeze(1)

    # Protect against not enough foreground examples.
    num_fg = min(int(num_samples * fg_fraction), foreground.numel())
    num_bg = num_samples - num_fg

    # Randomly select positive and negative examples.
    perm1 = torch.randperm(foreground.numel(), device=foreground.device)[:num_fg]
    perm2 = torch.randperm(background.numel(), device=background.device)[:num_bg]

    fg_idx = foreground[perm1]
    bg_idx = background[perm2]
    return fg_idx, bg_idx

通过采样获得前景和背景的索引，同时将前景设为1，背景设为0即为物体分类性损失的GT目标，和被采样的生成锚框的物体性预测输出进行二元交叉熵损失，然后还需要确定被采样的生成锚框的坐标——>被采样的生成锚框对应的gt框——>被采样的生成锚框对应真实锚框的detla值和被采样的预测delta值进行l1-loss

            loss_obj, loss_box = None, None

            # Step 1: Sample a few anchor boxes for training
            fg_idx, bg_idx = sample_rpn_training(matched_gt_boxes,
              self.batch_size_per_image * num_images, fg_fraction=0.5)
            # 包含所有采样到的锚框的索引
            idx = torch.cat((fg_idx, bg_idx), 0)
            # 将前景设置为1
            sampled_gt_fg = torch.ones_like(fg_idx)
            # 背景设置为0
            sampled_gt_bg = torch.zeros_like(bg_idx)
            # 包含所有采样锚框GT物体性标签（前景为1，背景为0）作为物体分类性损失的GT目标
            sampled_gt_objectness = torch.cat((sampled_gt_fg, sampled_gt_bg), 0).float()

            # Step 2: Compute GT targets for box regression
            # 确定被采样的生成锚框的坐标
            sampled_anchor_boxes = anchor_boxes[idx]
            # 确定被采样的生成锚框对应的GT框信息
            sampled_matched_gt_boxes = matched_gt_boxes[idx]
            # 被采样的生成锚框的物体性预测输出
            sampled_pred_obj_logits = pred_obj_logits[idx]
            # 被采样的生成锚框的delta值
            sampled_pred_boxreg_deltas = pred_boxreg_deltas[idx]
            # 被采样的生成锚框对应真实锚框的delta值
            sampled_gt_deltas = rcnn_get_deltas_from_anchors(sampled_anchor_boxes,
                          sampled_matched_gt_boxes)

            # Step 3: Calculate objectness and box reg losses per sampled anchor
            loss_box = F.l1_loss(sampled_pred_boxreg_deltas, sampled_gt_deltas, reduction="none")
            loss_box[sampled_gt_deltas == -1e8] *= 0

            loss_obj = F.binary_cross_entropy_with_logits(sampled_pred_obj_logits,
                        sampled_gt_objectness, reduction="none")

ROI(Region of Interests)#

ROI是指在原始图像上的有第一阶段(RPN)预测出可能包含目标的候选区域，例如原始图像是224x224，RPN可能预测出一个ROI的边界框为(50.2, 120.7, 180.9, 200.1)， 表示在原始图像上的的一个矩形区域。

将原始图像的 RoI 映射到特征图：

特征图的生成： 假设输入图像为(3, 224, 224)，经过卷积神经网络（CNN）的处理，会生成一系列的特征图，例如 (64, 28, 28)、(160, 14, 14)、(400, 7, 7)。这些特征图是原始图像的抽象表示，并且由于卷积和池化等操作，它们的尺寸通常会比原始图像小。

空间比例（Spatial Scale）： 特征图上的一个像素对应于原始图像上的一个区域。这个对应关系由网络的下采样率决定。例如，如果从 224x224 到 28x28，下采样率是 8 (224/28 = 8)。这意味着特征图上的一个像素“看到”了原始图像上一个 8x8 的区域。

映射过程： 为了在特征图上找到与原始图像上的 RoI 相对应的区域，我们需要将 RoI 的坐标从原始图像的尺寸映射到特征图的尺寸。这个映射通常通过将 RoI 的坐标除以网络的总下采样率来实现。
- 假设原始图像ROI是(50.2, 120.7, 180.9, 200.1) - 特征图 (64, 28, 28) 的总下采样率是 8 - 映射到特征图上的 RoI 坐标将为：50.2 / 8 = 6.275，120.7 / 8 = 15.0875，180.9 / 8 = 22.6125，200.1 / 8 = 25.0125

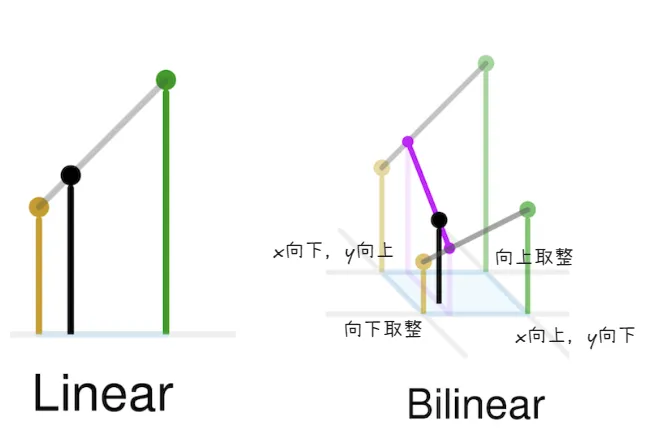

双线性插值是进行在映射后的特征图坐标所定义的区域内，用于在非整数像素位置上获取特征值
假设有两个不同的映射后的ROI：

• ROI 1: (6, 15, 22, 25) - 大小约为 16x10
• ROI 2: (8, 17, 12, 21) - 大小约为 4x4 对于这种最终得到的采样点数量和分布不同，难以得到统一的7x7输出

ROI Align 通过将映射后的ROI划分为固定数量的子区域，假设目标输出大小是7x7，那么就将映射后的ROI区域（无论大小）均匀划分为7x7个小矩形子区域 然后对每个矩形子区域进行双线性插值（对采样点周围四个最近的整数像素点的特征值进行加权平均），同时为了能够保证采样点位置的精确信息，需要根据采样点到周围四个整数像素点的距离进行加权平均，距离越近，权重越大。

综合下来的流程是：输入图片经过特征金字塔提取不同层级的特征，统一通道数

feats_per_fpn_level = self.backbone(images)

后进入RPN预测，生成锚框并预测可能包含物体的区域，

output_dict = self.rpn(
            feats_per_fpn_level, self.backbone.fpn_strides, gt_boxes
        )

proposals_per_image = output_dict["proposals"]

然后经过RoI_align把特征图裁剪成(roi_size, roi_size)大小

 for level_name in feats_per_fpn_level.keys():

            level_feats = feats_per_fpn_level[level_name]

            level_props = proposals_per_fpn_level[level_name]

            level_stride = self.backbone.fpn_strides[level_name]

            roi_feats = torchvision.ops.roi_align(level_feats, level_props,
                          self.roi_size, spatial_scale=1/level_stride, aligned=True)

            roi_feats_per_fpn_level[level_name] = roi_feats

最后预测输出类别

pred_cls_logits = self.cls_pred(roi_feats)

在训练时将候选框(proposals)匹配到GT框

for _idx in range(len(gt_boxes)):

            proposals_per_fpn_level_per_image = {
                level_name: prop[_idx]
                for level_name, prop in proposals_per_fpn_level.items()
            }

            proposals_per_image = self._cat_across_fpn_levels(
                proposals_per_fpn_level_per_image, dim=0
            )
            gt_boxes_per_image = gt_boxes[_idx]

########################################################################
            matched_gt_boxes_per_image = rcnn_match_anchors_to_gt(proposals_per_image,
                                          gt_boxes_per_image, [0.5, 0.5])
            matched_gt_boxes.append(matched_gt_boxes_per_image)

计算交叉熵损失

        # Step 1: Sample a few RPN proposals
        fg_idx, bg_idx = sample_rpn_training(matched_gt_boxes,
              self.batch_size_per_image * num_images, fg_fraction=0.25)
        idx = torch.cat((fg_idx, bg_idx), 0)

        # Step 2: Get GT class labels, and corresponding logits
        matched_gt_cls = (matched_gt_boxes[idx, 4] + 1).to(dtype=int)
        pred_cls_logits = pred_cls_logits[idx]

        # Step 3:
        loss_cls = F.cross_entropy(pred_cls_logits, matched_gt_cls)
